Ступица оси L1 12 тонн А3202

9800,00 ₽

Производитель	L1

Категория: Запчасти L1 (Л 1)

Артикул: А3202

Сравнить

ОПИСАНИЕ

Ступица СЗАП L1 12 тонн (артикул А3202) — это сборная запчасть для полуприцепов, предназначенная для установки колеса.

Основные характеристики:
Вес: 29 кг
Количество на ось: 2 штуки
Применяется для осей: L1С12КР21.1850 и L1С12КР21.2050

Совместимость:
Полуприцепы СЗАП моделей: 9915, 99051, 93271А, 93272А, 9328, 93282, 9908, 9517, 95171
Применяется на полуприцепах: Политранс серии 9417, 94171, 94163, ЧМЗАП, HARTUNG и других.

Конструктивно ступица объединяет:
Тормозной барабан
Подшипники
Другие элементы колесного механизма

В комплекте с данной ступицей используются:
Подшипник ступицы (HM518445/10) — 4 шт
Тормозной барабан (A3201) — 2 шт
Колпак ступицы (A3880) — 2 шт
Сальник ступицы (A1205) — 2 шт
Тормозная колодка (A3830) — 4 шт
Накладка тормозная (A3834) — 8 шт

Важно отметить, что качество ступицы и подшипников критично для работы всей тормозной системы полуприцепа. Конструкция позволяет осуществлять ремонт и замену отдельных элементов колесного механизма без необходимости замены всей ступицы.

О БРЕНДЕ

Оси китайского производства L1

Компания L1 является одним из крупнейших производителей подвесок и осевых агрегатов для прицепной техники в Китае, на двух заводах которого работает более 500 сотрудников. Компания играет важную роль на рынке деталей и комплектующих, а превосходные технические и эксплуатационные характеристики ее осей обеспечили широкие возможности для экспорта и успешное присутствие на мировой арене. Это стало возможным благодаря переходу российских производителей прицепной техники на использование осей этой марки, объем производства которых в настоящее время превышает 60 тысяч единиц. Их продукция реализуется как в собранном виде, так и в виде отдельных деталей.

Оси L1 отличаются высоким качеством, каждая комплектующая подвергается строгому контролю на соответствие мировым стандартам. Для этого используется несколько систем контроля, что позволяет гарантировать длительную эксплуатацию продукции. Завод использует высокотехнологичное оборудование и новейшие технологии, благодаря чему продукция соответствует мировым стандартам качества и функциональности, а высокий запас прочности осей выгодно отличает продукцию компании.

Каталог осей L1

Оси Л1Н08КР11.1850 и Л1Н08КР11.2050 (для полуприцепов и прицепов СЗАП 8357А, 8543А, 8551 А, 83053, 9905, 9327, 9340, 93271, 93272, 9329) (8-тонная ось)

№	Наименование	Артикул	Кол-во на ось
№	Наименование	Артикул	Кол-во на ось
1	Колпак ступицы	A0806	2
1a	Болт М8×16	GB/T 5780—2000	12
1b	Пружинная шайба 8	GB/T 93—1987	12

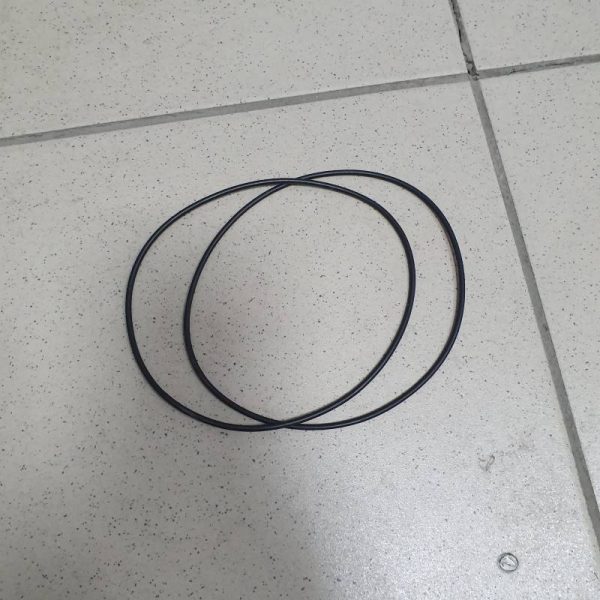

2	Уплотнительное кольцо 125×2,65	GB/T 3452.1—1992	2
3	Гайка ступицы	G2108	2
4	Шплинт 8×63	GB/T 91—2000	2
5	Стопорная шайба	G2109	2
6	Подшипник ступицы	33213	2
6a	Подшипник ступицы	33215	2
7	Колёсная гайка	A3110	20
8	Втулка колёсной шпильки	A3109	4
9	Колёсная шпилька	A0811	20

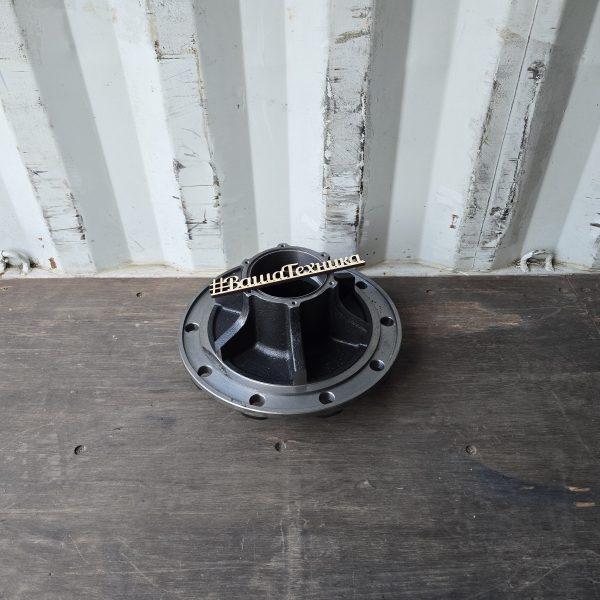

10	Ступица	A0803	2
11	Тормозной барабан	A0804	2
12	Гайка крепления шпилькиA3104	A3104	20
13	Сальник ступицы FW130×150 × 10	GB 13871—1992	2
13a	Уплотнительное кольцо	A0807	2
14	Балка оси	A0810	1
15	Пылезащитный чехол	A0805	2
16	Гровер 8	GB/T 93—1987	12
17	Болт М8×10	GB/T 5780—2000	12
18	Тормозная колодка в сборе	A0850	4
19	Возвратная пружина	A3833	2
20	Штырь возвратной пружины	A3838	4
21	Фиксатор ролика кулачкового вала	A3825	4
22	Ролик кулачкового вала	A3812	4
23	Кулачковый вал R/H	A3815	1
24	Кулачковый вал L/H	A3816	1
25	Шайба	A3817	6
26	Сальник кулачкового вала	A3843	4
27	Втулка кулачкового вала	A3814	2
28	Пружинное кольцо 42	GB/T 894.1—1986	2
29	Гайка М8—8	GB/T 6170—2000	8
30	Пружинная шайба 10	GB/T 93—1987	8
31	Корпус сферического подшипника	A3819	2
32	Смазочный штуцер (прямой) М6	JB/T 7940.1—1995	2
33	Уплотнительное кольцо 40×3,55	GB/T 3452.1—1992	4
34	Опорный кронштейн кулачкового вала	A1207	2
35	Подшипник кулачкового вала	A3822	2
36	Корпус сферического подшипника	A3821	2
37	Болт М10*20—8,8	GB/T 5782—2000	4
38	Шайба	A3818	2
39	Пружинное кольцо 38	GB/T 894.1—1986	2
40	Болт М8*10—8,8	GB/T 5782—2000	4
41	Рычаг регулировочный тормозных колодок	A3820	2
42	Пружина регулятора зазора тормозных колодок	A3842	2
43	Кронштейн тормозной камеры	A1206	2
44	Накладка тормозной колодки (анкер)	A0814	8
45	Полая заклёпка 13×6	GB/T 875—1986	96
46	Накладка тормозной колодки (вал)	A0815	8
47	Колодка без накладок	A0860 (3860)	4
48	Удерживающая пружина	A3839	4
49	Смазочный штуцер (угловой) М8×1	JB/T 7940.2—1995	2
50	Суппорт	A1203	2
51	Металлическая втулка суппорта	A3832	4
52	Анкерный палец суппорта	A3831	4
53	Ротор системы АВС	AS001	2
54	Опора датчика АВС	AS303B	2
55	Кронштейн датчика АВС	AS311	2
56	Втулка датчика АВС	AS381	2
57	Датчик АВС с проводом	AS382/AS383	2
58	Пружинная шайба 8	GB/T 93—1987	4
59	Болт М8×16	GB/T 5780—2000	4
60	Ключ ступицы

Ось Л1С12КР21.1850 и Ось Л1С12КР21.2050 для полуприцепов Политранс (ТСП), ЧМЗАП (Уралавтоприцеп), СЗАП 93271А, 93272А, 9908, 9517, 95171, 9328, 93282, 9915, 99051 (12-тонная ось)

№	Наименование	Артикул	Кол-во на ось
№	Наименование	Артикул	Кол-во на ось
1	Колпак ступицы	A3880	2
2	Уплотнительное кольцо 145×5,3	GB/T 3452.1—1992	2
3	Шплинт 8×50	GB/T 91—2000	2
4	Гайка ступицы	A3827	2
5	Стопорная шайба	A3826	2
6	Подшипник ступицы	HM518445/10	4
7	Колёсная гайка	A3110	20
8	Втулка колёсной шпильки	A3109	4
9	Тормозной барабан	A3201	2
10	Ступица	A3202	2
11	Колёсная шпилька	A3203	20
13	Сальник ступицы	A1205	2
14	Балка оси	A12T310
15	Пылезащитный чехол	A3824	2
16	Гровер 8	GB/T 93—1987	12
17	Болт М8×10	GB/T 5780—2000	12
18	Тормозная колодка в сборе	A3830	4
19	Возвратная пружина	A3833
20	Штырь возвратной пружины	A3838	4
21	Фиксатор ролика кулачкового вала	A3825	4
22	Ролик кулачкового вала	A3812	4
23	Кулачковый вал R/H	A3815	1
24	Кулачковый вал L/H	A3816	1
25	Шайба	A3817	6
26	Сальник кулачкового вала	A3843	4
27	Втулка кулачкового вала	A3814	2
28	Пружинное кольцо 42	GB/T 894.1—1986	2
29	Гайка М8—8	GB/T 6170—2000	8
30	Пружинная шайба 10	GB/T 93—1987	8
31	Корпус сферического подшипника	A3819	2
32	Смазочный штуцер (прямой) М6	JB/T 7940.1—1995	2
33	Уплотнительное кольцо 40×3,55	GB/T 3452.1—1992	4
34	Опорный кронштейн кулачкового вала	A1207
35	Подшипник кулачкового вала	A3822	2
36	Корпус сферического подшипника	A3821	2
37	Болт М10*20—8,8	GB/T 5782—2000	4
38	Шайба	A3818	2
39	Пружинное кольцо 38	GB/T 894.1—1986	2
40	Болт М8*10—8,8	GB/T 5782—2000	4
41	Рычаг регулировочный автомат. тормозных колодок	A3820B
42	Пружина регулятора зазора тормозных колодок	A3842	2
43	Кронштейн тормозной камеры	A1206	2
44	Накладка тормозной колодки (анкер)	A3834	8
45	Полая заклёпка 13×6	GB/T 857—1986
46	Накладка тормозной колодки (вал)	A3835	8
47	Колодка без накладок	A3840	4
48	Удерживающая пружина	A3839	4
49	Смазочный штуцер (угловой) М8×1	JB/T 7940.2—1995	2
50	Суппорт	A1203	2
51	Металлическая втулка суппорта	A3832	4
52	Анкерный палец суппорта	A3831	4
53	Ротор системы АВС	AS306	2
54	Опора датчика АВС	AS201B	2
55	Кронштейн датчика АВС	AS311	2
56	Втулка датчика АВС	AS381	2
57	Датчик АВС с проводом	AS382/AS383	2
58	Болт М8×16	GB/T 5780—2000	4
59	Пружинная шайба 8	GB/T 93—1987	4
60	Ключ ступицы
